本试验是模拟产品在运输、安装及使用环境下所遭遇到的各种振动环境影响，用来确定产品是否能承受各种环境振动的能力。

最常使用振动方式可分为正弦振动及随机振动两种。正弦振动是实验室中经常采用的试验方法，以模拟旋转、脉动、震荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动以及产品结构共振频率分析和共振点驻留验证为主，其又分为扫频振动和定频振动两种，其严苛程度取决于频率范围、振幅值、试验持续时间。随机振动则以模拟产品整体性结构耐震强度评估以及在包装状态下的运送环境，其严苛程度取决于频率范围、GRMS、试验持续时间和轴向。

参考的测试标准：ASTM，ISTA，MIL，EN，IEC，ETSI，JIS，SAE、JASO、IEC，ISO，AEC等。

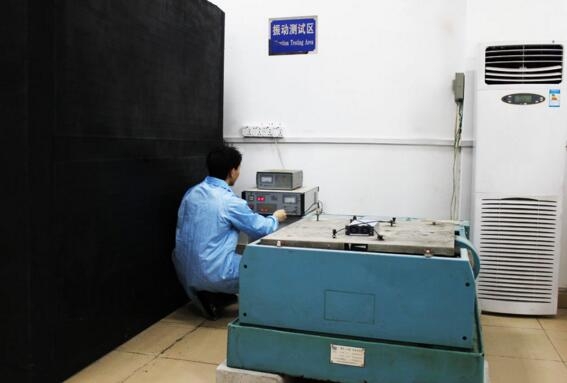

随机振动测试

振动存在于货物的整个流通过程中，包装振动测试是模拟包装在流通过程中运输工具对包装件的动态冲击，包装常用的振动类型有正弦振动和随机振动，正弦振动主要用于研发设计阶段寻找共振点，进行包装优化避开共振点。随机振动用于实验室模拟实际运输过程中的振动。随机振动更接近于实际运输环境产生的振动危害。

在包装模拟运输中常用的包装振动测试标准有ISTA系列、ASTM D4169、GB/T 4857系列、GB/T 35774、ASTM D999、ISO3355、ASTM D4728等。模拟运输中的振动频率范围一般在1Hz~300Hz，在运输振动中能量主要集中在低频区域。

振动来源于车辆的悬挂系统、轮胎、飞机的涡轮、气流、铁轨等，将存在于整个流通过程中。货运汽车频率范围一般在1Hz~200Hz，货机频率范围一般在2Hz~300Hz。在GB/T 4857.23附录A给出了钢簧减振卡车中国部分公路运输随机振动功率谱密度曲线及试验时间计算，附录B给

出了京沪铁路运输随机振动功率谱密度曲线实例，附录C给出了国际相关随机振动标准中试验用加速度功率谱密度曲线及数据如ASTM D4728、ASTM D4169、ISTA-3A、ISO 13355，引用的国外标准版本非现行版。ASTM D4169中给出了三种强度的卡车谱，三个等级的铁路谱和三个等级的空运谱。

ASTM D4169-14

项目介绍

ASTM D4169-14即运输包装箱和系统性能测试规程(Standard Practice for Performance Testing of Shipping Containers and Systems）是由

美国材料与试验协会D10委员会编制。ASTM D4169为FDA接受的测试规程之一。ASTM D4169-16是该测试标准的新版本。

ASTM D4169-14用于实验室评估包装运输单元承受流通危害的能力。ASTM D4169-14分为18个物流环境、10个危害因素、三个测试等

级，根据不同的物流环境将危害因素进行顺序性组合后评估运输单元的抵抗能力。

10个危害因素：

程序 危害要素            试验内容

A 人工和机械操作      跌落、冲击和稳定性

B 仓储堆码                 压力

C 运载堆码                 压力

D 堆码振动                振动

E 运载振动                 振动

F 散装负载振动          重复冲击

G 火车变轨，编组      水平冲击，斜面冲击

H 环境危害               循环条件处理（模拟暴露）

I 低气压危害            真空

J 集中冲击               冲击

程序A：人工和机械操作

程序A模拟装卸货过程中人或机械处理运输单元时可能发生的危害，如自由跌落、棱跌落、角跌落、倾翻等，该程序一般位于整个测试程序

的首端和末端。

程序B&C：堆码

程序B&C模拟运输单元在仓储和运输过程中所承受的压力影响。

程序D：堆码振动

程序D模拟运输单元在运输过程中承受动态载荷和振动的影响，在实验室模拟时，运输单元顶部会加载一定的负载。

程序E：运载振动

程序E模拟运输单元承受振动的能力，这种振动一般来自于卡车悬挂系统、发动机、轮胎、铁轨、飞机涡轮等，不同的运输工具有不同的测

试谱图。

程序F：散装负载振动

程序F模拟未满载散装运输中运输单元和运载工具的挡板重复撞击的过程。

程序G：火车变轨，编组

程序G模拟火车变轨、编组过程中运输单元和车厢的撞击。

程序H：环境危害

程序H模拟运输单元抵御环境危害的能力，如循环温度变化、喷淋等，一般用于军事物资。

程序I：低气压

程序I模拟高海拔对运输单元的影响，主要是对密封不透气包装、液体等对压力差敏感的产品的影响。

程序J：集中冲击

程序J模拟分拣、运输过程中运输单元抵抗低能量冲击的能力，主要针对单瓦楞包装、塑料薄膜包装等。

18个物流环境，其中DC1用于未知物流环境时的常规物流方式运输评估，DC2用于客户根据自己特定物流环境从10个危害中取适用的危

害影响自行组合，DC18用于非商业运输参考MIL-STD-2073-1。根据不同的货运方式和包装类型ASTM D4169-14给出了DC3至DC17共15种试

验方案，客户可以根据需求选择。
